Trawsnewidyddion: Beth Maen nhw'n Ei Wneud a Sut Maen nhw'n Gweithio

Dyfais drydanol statig yw newidydd sy'n trosglwyddo pŵer cerrynt eiledol o un gylched i'r llall trwy anwythiad electromagnetig. Yn ymarferol, mae trawsnewidyddion yn gwneud trydan yn ddefnyddiadwy trwy godi foltedd ar gyfer trawsyrru effeithlon, gostwng foltedd i'w ddefnyddio'n fwy diogel, ynysu cylchedau, a chyfateb offer trydanol i'r pŵer sydd ei angen arno. Mae'r canllaw hwn yn esbonio sut mae trawsnewidyddion yn gweithio,beth mae trawsnewidyddion yn ei wneudmewn systemau go iawn, a sut mae mathau cyffredin o drawsnewidwyr yn wahanol.

Mae newidydd yn newid foltedd AC a lefelau cerrynt heb newid amlder y cyflenwad. Os yw'n codi foltedd, fe'i gelwir yn atrawsnewidydd cam-i fyny; os yw'n gostwng foltedd, fe'i gelwir yn atrawsnewidydd cam-i lawr. Mae'r un egwyddor sylfaenol yn cefnogi gridiau pŵer, adeiladu systemau trydanol, rheolyddion diwydiannol, gwefrwyr, offer sain, a chylchedau mesur.

Mae'r rheswm pam mae trawsnewidyddion yn bwysig yn syml: nid oes angen yr un foltedd ar bob dyfais drydanol. Mae trawsyrru pŵer pellter hir yn elwa o foltedd uchel a cherrynt is oherwydd bod cerrynt is yn lleihau colledion llinellau gwrthiannol. Yna mae angen i'r foltedd hwnnw ostwng i lefelau ymarferol ar gartrefi, busnesau a dyfeisiau electronig cyn eu defnyddio.

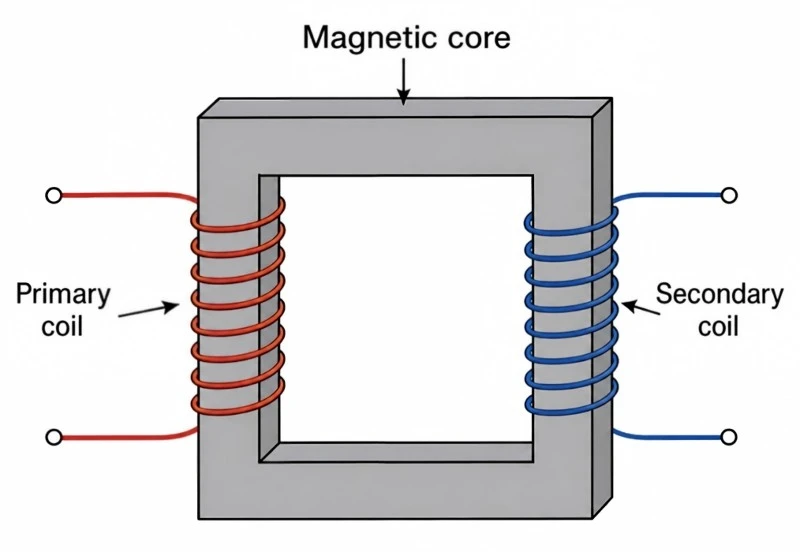

Mae gan y rhan fwyaf o drawsnewidwyr ychydig o gydrannau craidd. Gall eu maint, inswleiddio, amgáu, a dull oeri amrywio, ond mae'r syniad gweithredu yn aros yr un fath.

Weindio cynradd:Y coil sy'n gysylltiedig â'r cyflenwad AC mewnbwn.

Dirwyn eilaidd:Y coil sy'n darparu foltedd wedi'i drawsnewid i'r llwyth.

Craidd magnetig:Llwybr fferromagnetig sy'n helpu i arwain newid fflwcs magnetig rhwng dirwyniadau.

Inswleiddiad:Deunydd sy'n gwahanu dirwyniadau ac yn helpu i atal cyswllt anniogel neu chwalu.

Lloc neu danc:Strwythur amddiffynnol, sy'n arbennig o bwysig mewn unedau pŵer a dosbarthu mwy.

System oeri:Aer, olew, neu ddull arall a ddefnyddir i dynnu gwres mewn trawsnewidyddion sy'n trin pŵer sylweddol.

Nid yw'r dirwyniadau wedi'u cysylltu'n drydanol fel arfer. Yn lle hynny, mae egni'n symud trwy'r maes magnetig a grëwyd yn y craidd. Mae'r gwahaniad hwn yn un rheswm pam mae llawer o drawsnewidwyr yn ddefnyddiol ar gyfer ynysu trydanol, er nad yw pob dyluniad trawsnewidydd yn darparu'r un lefel o ynysu.

Mae trawsnewidyddion yn gweithio trwysefydlu cydfuddiannol. Pan fydd AC yn llifo trwy'r dirwyniad cynradd, mae'n creu maes magnetig cyfnewidiol yn y craidd. Mae'r maes magnetig cyfnewidiol hwnnw'n cysylltu â'r dirwyniad eilaidd ac yn achosi foltedd ar ei draws, gan ganiatáu pŵer i drosglwyddo o un gylched i'r llall.

Mae nifer y troadau ym mhob dirwyn i raddau helaeth yn pennu a yw foltedd yn codi neu'n disgyn. Os oes gan y dirwyniad eilaidd fwy o droadau na'r cynradd, mae'r foltedd allbwn yn uwch. Os oes gan yr uwchradd lai o droeon, mae'r foltedd allbwn yn is. Mewn trawsnewidydd delfrydol, mae cymhareb foltedd yn dilyn y gymhareb troi rhwng y dirwyniadau uwchradd a chynradd.

Newidiadau cyfredol i'r cyfeiriad arall. Pan fydd foltedd yn cynyddu, mae'r cerrynt yn cael ei gamu i lawr ar gyfer yr un trosglwyddiad pŵer yn fras, gan anwybyddu colledion. Pan fydd foltedd yn cael ei gamu i lawr, mae cynhwysedd cyfredol yn cynyddu. Y cydbwysedd hwn yw pam nad yw newidydd yn ffynhonnell pŵer "rhydd"; mae'n masnachu foltedd a cherrynt yn unol ag egwyddorion electromagnetig a therfynau effeithlonrwydd byd go iawn.

Mae angen maes magnetig newidiol ar drawsnewidydd safonol i gymell foltedd yn y weindio eilaidd. Mae cerrynt eiledol yn naturiol yn cynhyrchu'r maes newidiol hwnnw. Nid yw cerrynt uniongyrchol yn newid cyfeiriad yn barhaus, felly ni fydd newidydd confensiynol yn gweithredu ar DC cyson yn yr un modd.

Gall electroneg pŵer drosi DC yn donffurf newid ac yna defnyddio gweithred trawsnewidydd, sy'n gyffredin mewn llawer o gyflenwadau modern. Yn dal i fod, mae'r newidydd ei hun yn dibynnu ar newid fflwcs magnetig, nid cerrynt cyson.

Camwch-i fyny'r trawsnewidyddioncynyddu foltedd a lleihau cerrynt. Maent yn cael eu cysylltu’n gyffredin â systemau cynhyrchu a thrawsyrru, lle mae’n rhaid i drydan deithio pellteroedd hir yn effeithlon. Mae foltedd uwch yn caniatáu i'r un pŵer symud â llai o gerrynt, gan leihau colledion gwresogi mewn dargludyddion.

Newid{0}}cam i lawrlleihau foltedd a chynyddu'r cerrynt sydd ar gael. Fe'u defnyddir yn agos at y pwynt defnyddio, megis rhwydweithiau dosbarthu, adeiladau, offer, a systemau rheoli foltedd isel. Heb drawsnewidyddion cam-, byddai llawer o ddyfeisiau bob dydd yn agored i lefelau foltedd nad oeddent erioed wedi'u cynllunio i'w trin.

Ffordd syml o feddwl am y ddwy swyddogaeth:

Cam-i fyny:Mwy o droadau uwchradd na throadau cynradd; foltedd yn codi.

Cam-i lawr:Llai o droadau uwchradd na throadau cynradd; foltedd yn disgyn.

Ynysu:Gellir cynnal foltedd tebyg tra bod cylchedau'n parhau i fod wedi'u cysylltu'n fagnetig yn hytrach na'u cysylltu'n uniongyrchol.

Paru:Gellir addasu foltedd a cherrynt i weddu i ofynion offer.

Mae mathau o drawsnewidyddion yn aml yn cael eu dosbarthu yn ôl swyddogaeth, adeiladu, cyfnod, cymhwysiad a dull oeri. Mae'r dewis gorau yn dibynnu ar yr hyn y mae angen i'r newidydd ei gyflawni ar y system, nid yn unig ar y folteddau mewnbwn ac allbwn.

Camwch-i fyny'r trawsnewidyddioncodi foltedd ar gyfer trawsyrru neu offer sydd angen foltedd uwch.

Newid{0}}cam i lawrfoltedd is ar gyfer dosbarthu, rheolyddion, gwefrwyr, a dyfeisiau diwedd{0}}defnyddio.

Trawsnewidyddion ynysucylchedau ar wahân i leihau cysylltiad trydanol uniongyrchol a rheoli pryderon sŵn neu ddiogelwch.

Trawsnewidyddion awtodefnyddio trefniant weindio ar y cyd a gallant fod yn gryno ac yn effeithlon, ond nid ydynt yn darparu'r un ynysu â thrawsnewidydd dwy-weindio.

Trawsnewidyddion pŵertrin lefelau pŵer uchel mewn trawsyrru ac is-orsafoedd.

Trawsnewidyddion dosbarthulleihau foltedd ar gyfer danfoniad lleol i gartrefi, adeiladau masnachol, a chyfleusterau.

Trawsnewidyddion offeryncerrynt graddfa neu foltedd ar gyfer mesuryddion, monitro, a chyfnewidfeydd amddiffynnol.

Rheoli trawsnewidyddioncyflenwi folteddau is ar gyfer cylchedau rheoli mewn offer diwydiannol ac adeiladu.

Trawsnewidyddion sain a signalparu rhwystriant, ynysu cylchedau, neu drosglwyddo signalau mewn systemau arbenigol.

Mae trawsnewidyddion math craidd a chregyn yn trefnu'r dirwyniadau a'r llwybr magnetig yn wahanol. Mae trawsnewidyddion un cyfnod yn gyffredin mewn llawer o gymwysiadau llai neu breswyl, tra bod trawsnewidyddion tri cham yn cael eu defnyddio'n helaeth mewn systemau diwydiannol a systemau grid. Mae trawsnewidyddion math sych yn defnyddio inswleiddiad aer neu solet, tra bod unedau wedi'u llenwi ag olew yn defnyddio hylif inswleiddio sydd hefyd yn helpu gydag oeri.

Nid oes unrhyw drawsnewidydd go iawn yn berffaith. Mae colledion ynni, gwres, llwytho, terfynau inswleiddio, ac amodau gosod i gyd yn effeithio ar berfformiad. Mae deall y ffactorau hyn yn helpu i egluro pam y gallai dau drawsnewidydd â'r un sgôr foltedd ymddwyn yn wahanol wrth wasanaethu.

Mae ystyriaethau perfformiad allweddol yn cynnwys:

Colledion copr:Gwresogi a achosir gan ymwrthedd yn y dirwyniadau.

Colledion craidd:Egni a gollwyd yn y craidd magnetig, gan gynnwys hysteresis ac effeithiau cerrynt trolif.

Rheoleiddio foltedd:Faint o foltedd allbwn sy'n newid rhwng llwyth ysgafn a llwyth llawn.

Effeithlonrwydd:Canran y pŵer mewnbwn a gyflwynir yn ddefnyddiol i'r llwyth.

Cynnydd tymheredd:Crynhoad gwres a all leihau bywyd inswleiddio os na chaiff ei reoli.

rhwystriant:Ffactor sy'n effeithio ar ostyngiad mewn foltedd, cerrynt cylched byr, a diogelu system.

Gradd inswleiddio:Y gallu i wrthsefyll straen trydanol a thymheredd gweithredu.

Mae dyluniad trawsnewidydd da yn cydbwyso'r materion hyn. Gall uned gryno arbed lle, ond mae angen inswleiddio ac oeri digonol o hyd. Mae'n bosibl y bydd newidydd a ddewisir yn ôl foltedd yn unig yn methu â bodloni gofynion llwyth, bai-cyfredol, amgylcheddol neu ddiogelwch.

Dewiswch drawsnewidydd trwy gydweddu'r dasg drydanol, llwyth, amgylchedd a gofynion diogelwch. Dechreuwch gyda sgôr foltedd a phŵer, yna ystyriwch ynysu, cyfnod, amlder, amgáu, oeri, rheoleiddio, lleoliad gosod, a safonau cymwys. Ar gyfer systemau critigol, dylai'r dewis gynnwys gweithiwr trydanol proffesiynol cymwys.

Mae rhestr wirio dethol ymarferol yn cynnwys:

Cadarnhewch yfoltedd mewnbwnafoltedd allbwn gofynnol.

Penderfynwch a yw'r llwythun{0}}cyfnod neu dri{-cyfnod.

Maint y trawsnewidydd ar gyfer y disgwyliedigpŵer llwyth, gydag ymyl addas lle bo'n briodol.

Gwiriwch a oes angen y caisynysu trydanol.

Ystyriwchdan do, awyr agored, llychlyd, gwlyb, poeth neu gyrydolamgylcheddau.

Adolyguoeri ac awyruanghenion.

Gwiriocydweddoldeb amlder, yn enwedig ar draws rhanbarthau neu offer arbenigol.

Cydlynu amddiffyniad, sylfaen a gosodiad gyda chodau trydanol lleol.

Mae'n hawdd anwybyddu trawsnewidyddion oherwydd eu bod yn aml yn gweithio'n dawel yn y cefndir. Maent yn helpu i symud trydan o orsafoedd cynhyrchu i gymdogaethau, addasu foltedd y tu mewn i adeiladau, paneli rheoli pŵer, chargers cymorth ac addaswyr, a darparu signalau mesur ar gyfer systemau diogelu trydanol.

Maent hefyd yn cefnogi dyluniad trydanol mwy diogel a mwy dibynadwy. Trwy gamu foltedd i fyny neu i lawr, ynysu cylchedau, a chyfateb gofynion pŵer, mae trawsnewidyddion yn gwneud un ffynhonnell drydanol yn ddefnyddiol ar gyfer llawer o wahanol lwythi. Dyna'r ateb ymarferol i "sut mae trawsnewidyddion yn gweithio" a "beth mae trawsnewidyddion yn ei wneud": maen nhw'n gwneud ynni trydanol yn drosglwyddadwy, yn addasadwy ac yn ddefnyddiadwy ar draws systemau pŵer modern.
